閥門是流體輸送系統中的控制部件，具有截止、調節、導流、防止逆流、穩壓、分流或溢流泄壓等功能。用于流體控制系統的閥門，從最簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格相當繁多。

閥門工作原理（圖）

閥門結構原理

閥門的密封性能是指閥門各密封部位阻止介質泄漏的能力，它是閥門最重要的技術性能指標。閥門的密封部位有三處：啟閉件與閥座兩密封面間的接觸處；填料與閥桿和填料函的配合處；閥體與閥蓋的連接處。其中前一處的泄漏叫做內漏，也就是通常所說的關不嚴，它將影響閥門截斷介質的能力。對于截斷閥類來說，內漏是不允許的。后兩處的泄漏叫做外漏，即介質從閥內泄漏到閥外。外漏會造成物料損失，污染環境，嚴重時還會造成事故。對于易燃易爆、有毒或有放射的介質，外漏更是不能允許的，因而閥門必須具有可靠的密封性能。

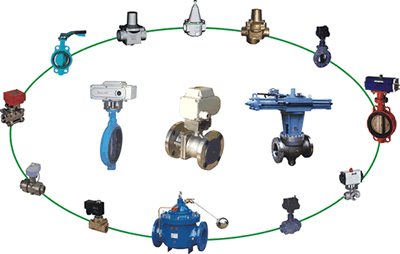

閥門分類目錄

1、球閥(Ball Valve）啟閉件是球體，由閥桿帶動，并繞球閥軸線作旋轉90°開啟或關閉。亦可用于流體的調節與控制，在管路中主要用來做切斷、分配和改變介質的流動方向，密封性好，操作方便，開閉迅速，結構簡單、體積小、阻力小，重量輕等特點。

2、閘閥(Gate Valve）啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。在管路中主要用來做切斷介質，可向兩側任意方向流動，易于安裝，操作方便，通道流暢，流阻數小，結構簡單等特點。

3、蝶閥(Butterfly Valve）啟閉件是蝶板，由閥桿帶動，在閥體內繞其自身的軸線旋轉90°，從而達到啟閉或調節的目的。在管路中主要用來做切斷介質，結構簡單，操作靈活，開關迅速，尺寸小，結構短，阻力小，重量輕等特點。

4、截止閥(Globe Valve）啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動從而達到啟閉，截止閥只能作全開和全關，不能作調節和節流。在管路中主要用來做切斷介質，結構簡單，易于安裝，操作方便，通道流暢，流阻數小，結構簡單等特點。

5、止回閥(Check Valve）是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、逆流閥、和背壓閥。止回閥屬于一種自動閥門，其主要作用是防止介質倒流、防止泵及驅動電動機反轉，以及容器介質的泄放。

6、調節閥(Control Valve）又名控制閥，在工業自動化過程控制領域中，通過接受調節控制單元輸出的控制信號，借助動力操作去改變介質流量、壓力、溫度、液位等工藝參數的最終控制元件。一般由執行機構和閥門組成，可以分為氣動調節閥、電動調節閥、自力式調節閥。

7、電磁閥(Solenoid Valve）由電磁線圈跟直通或多通閥組合使用，可分常開常閉兩種，通過AC220V或DC24電源控制開關或切換介質流動方向，是用來控制流體的自動化基礎元件，電磁閥選型首先應該依次遵循安全性，可靠性，適用性，經濟性四大原則。

8、安全閥(Safety Valve）啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高超過規定值時，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值的特殊閥門。安全閥屬于自動閥類，主要用于鍋爐、壓力容器和管道上起重要保護作用。

9、針型閥(Needle Valve）是儀表測量管路系統中重要組成部分，是一種可以精確調整、切斷流體的閥門，閥芯就是一個很尖的圓錐體，一般用于較小的流量，較高壓力的氣體或者液體，結構跟截止閥形似，其功用是作開啟或切斷管道通路用的閥門。

10、疏水閥(Trap Valve）亦叫疏水器，也稱排水閥，是將蒸汽系統中的凝結水、空氣和二氧化碳?xì)怏w盡快排出，屬于節能產品。選擇合適的疏水閥，可使蒸汽加熱設備達到最高工作效率，要想達到最理想的效果，就要對各種類型疏水閥的工作性能、特點進行全面的了解。

11、旋塞閥(Plug Valve）啟閉件是塞體，通過旋轉90度使閥塞上的通道口與閥體上的通道口相通或分開，實現開啟或關閉的一種閥門。閥塞的形狀可成圓柱形或圓錐形，在圓柱形閥塞中，通道一般成矩形，而在錐形閥塞中，通道成梯形。適于作為切斷和接通介質以及分流適用。

12、隔膜閥(Diaphragm Valve）用隔膜作啟閉件封閉流道、截斷流體、并將閥體內腔和閥蓋內腔隔開的截止閥。是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，現廣泛使用在各個領域。常用的隔膜閥有襯膠隔膜閥、襯氟隔膜閥、無襯里隔膜閥、塑料隔膜閥。

13、放料閥(Discharge Valve）主要用于反應釜，儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在器出口的殘留現象. 放料閥根據實際情況的需要，放料結構設計為提升和下降兩種工作方式。

14、排氣閥(Exhaust Valve）用于流體管路系統中作為排氣作用，在輸水過程中，空氣在水中不斷地釋放出來，形成空氣袋，使輸水變得困難，當系統中有氣體溢出時，氣體會順著管道向上爬，最終聚集在系統的最高點，這時排氣閥通過浮球杠桿原理開始工作排氣。

15、呼吸閥(Breathing Valve）用于儲罐氣壓平衡，減少介質揮發的安全節能產品，其原理是利用正負壓閥盤的重量來控制儲罐的排氣正壓和吸氣負壓；確保罐內的壓力不再繼續下降或上升，讓罐內與罐外的氣壓平衡，是保護儲罐的安全裝置。

16、過濾器(Filter Valve）是輸送介質管道上不可缺少的一種裝置，當介質中雜質太多，會影響設備運行的情況下，根據雜質的細粗來選擇濾網目數大小，通過濾網將雜質過濾出來，確保后方設備的正常運行，當需要清洗時，只要將可拆卸的濾筒取出，清洗后重新裝入即可，因此，使用維護極為方便。

17、阻火器(Flame Arrester）用來阻止易燃?xì)怏w和易燃液體蒸汽的火焰蔓延的安全裝置。一般安裝在輸送可燃?xì)怏w的管道中，或者通風的槽罐上，阻止傳播火焰（爆燃或爆轟）通過的裝置，由阻火芯、阻火器外殼及附件構成。

18、角座閥(Corner Valve）廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。主要用于自動化工業控制流體水、油、空氣、蒸氣、液體、氣體等。使用安全、免維護、壽命長的優點。

19、平衡閥(Balance Valve）在管道或容器的各個部分存在較大的壓力差或流量差，為減小或平衡該差值，在相應的管道或容器之間安設平衡閥，用以調節兩側壓力的相對平衡，或通過分流的方法達到流量的平衡，是一種特殊功能的閥門。

20、排污閥(Blowdown Valve）是由閘門演變而來的，利用齒輪旋轉90度帶動閥桿提升實現開啟和關閉的目的。排污閥不僅結構簡單、密封性好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。

21、排泥閥(Sludge Discharge Valve）是一種由液壓源或氣動源作執行機構的角式截止閥類閥門。通常成排安裝在沉淀池底部外側壁，用以排除池底沉淀的泥砂和污物。配用手動換方閥或電磁閥可遠距離控制排泥閥開關。

22、切斷閥(Cut-off Valve）是自動化系統中執行機構的一種，由多彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成。接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。

23、減壓閥(Reducing Valve）是通過調節，將進口壓力減至某一需要的出口壓力，并依靠介質本身的能量，使出口壓力自動保持穩定的閥門。從流體力學的觀點看，減壓閥是一個局部阻力可以變化的節流元件，即通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到減壓的目的。

24、管夾閥(Pinch Valve）又稱為夾管閥、氣囊閥、箍斷閥由上下鑄鐵、鋁合金、不銹鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉，反之即行開啟。

25、柱塞閥(Plunger Valve）柱塞閥是由閥體、閥蓋、閥桿、柱塞、孔架、密封環、手輪等零件組成，通過閥桿帶動柱塞在孔架中間上下往復運動來完成閥門的開啟與關閉功能。密封環采用彈性強、耐磨性高的無毒新型密封材料，所以密封可靠，經久耐用。從而提高了柱塞閥的使用壽命。

26、底閥(Bottom Valve）由、閥體、閥瓣、活塞桿、閥蓋、定位柱等零件組成。詳見下圖。啟動水泵前先向吸水管中充滿液體，使水泵有足夠的吸力，將液體吸入閥門，打開活塞閥瓣，從而進行供水作業，當停泵后，閥瓣在液壓力和本身重力的作用下關閉，而阻止液體回到泵前。

27、視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品等工業生產裝置的管道中，視鏡能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

28、法蘭(Flange）又叫法蘭凸緣盤或突緣。法蘭是軸與軸之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接。

29、水力控制閥是以管道介質壓力為動力，進行啟閉、調節的閥門。它由一個主閥和附設的導管、針閥、球閥和壓力表等組成、根據使用的目的、功能場所的不同，可演變成遙控浮球閥、減壓閥、緩閉止回閥、流量控制器、泄壓閥、水力電動控制閥、緊急關閉閥等。
