電動閘閥應該如何接線，全立閥門廠家技術員為你作詳細的說明：

1、確認工作電源。2，確認閥門開啟方向。3、確認閥門控制方式，開關型還是模擬型。4、確認閥門執行器的接線電動閘閥在不同的地方使用因閘板兩端的水壓差或氣壓差不同（閘閥關閉時），轉矩限制機構可適當調整。

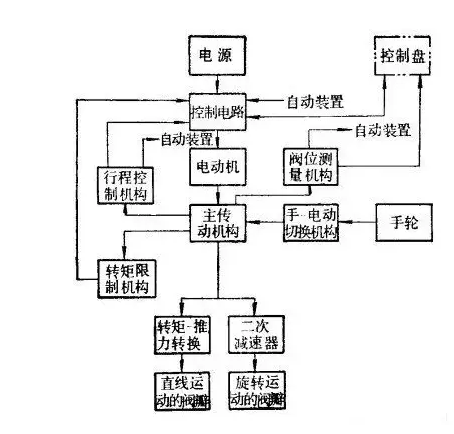

在電動閘閥閘板兩端方向水壓或氣壓差低的地方使用時，轉矩限制機構應調到較低力矩，在使用HZ系列、z系列或ZB并囊菇簧  莢齄磅疊  Hz系列轉矩限制機構時，所調整的轉矩值就要求越大，反之就小。以上幾個系列調整方式一樣。

在調整ZD系列閥門電動裝置時，要卸下箱體側蓋，調整轉矩限制機構，旋松調節螺母中的緊定螺釘，旋松調節螺母，放松鈕矩彈簧，并且放到松的位置，然后把調節螺母中的緊定螺釘旋緊，固定住調節螺母。注意緊定螺釘?shù)捻敹吮仨毬湓谳S槽內，如頂端不正好對準軸槽，只要把調節螺母向壓縮彈簧的方向少許轉動，使其對準軸槽緊定螺釘。

然后把側蓋裝上，調整開啟閥門。如轉矩限制機構動作，則彈簧太松調緊到不動作為止。這樣可以使轉矩限制機構在較低的轉矩下工作，保證電動閘閥因行程控制機構失靈時，或其他原因超力矩時，轉矩限制機構可靠動作，并切斷電機電源，保護閥門不致?lián)p壞。方法，根據接線圖接好線。  5、開始根據控制要求調試，并測量信號。

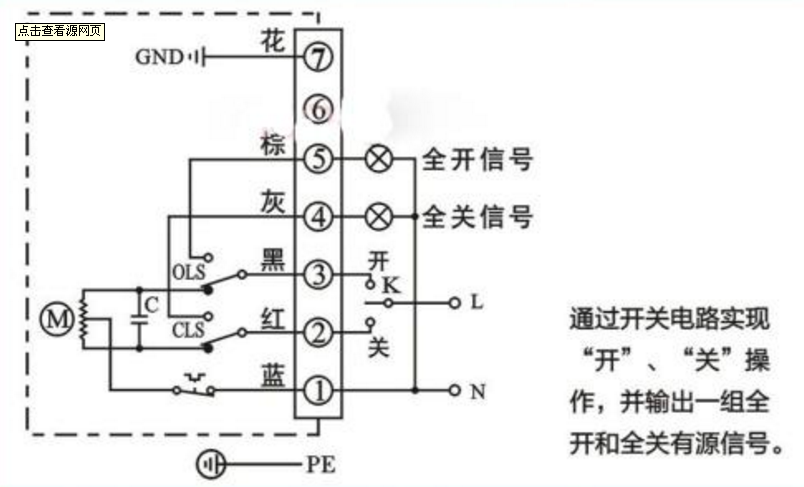

首先電動閘閥怎么接線：  　　六線制電動閥所配精小型電動執行器分為開關式和調節式，并由驅動開關控制和信號反饋控制組成。開關式六線制電動閥的六個接線端子功能為：1、2、3為驅動控制，4、5、6為信號反饋控制；

1、2接通時，閥門打開，同時保持4、5形成回路，反饋電動閥開到位信號；  　　1、3接通時，閥門關閉，同時保持4、6形成回路，反饋電動閥關到位信號。調節式六線制電動閥的六個接線端子功能為：  　　1、2為電動驅動控制，可接AC220V或DC24V電源電壓（如需380V電壓則另外說明）。  　　3、4為輸入信號控制，可接收4-20mA電流信號或0-10V電壓信號。  　　5、6為輸出信號反饋控制，可相應的反饋4-20mA電流信號或0-10V電壓信號，便于遠程操作控制。  　　電動閥們的驅動一般是用電機，比較耐電壓沖擊。電磁閥們是快開和快關的，一般用在小流量和小壓力，要求開關頻率大的地方電動閥反之。電動閥呢門的開度可以控制，狀態有開、關、半開半關，可以控制管道中介質的流量而電磁閥達不到這個要求。   　　通過以上的介紹，大家對于電動閥門怎么接線及工作原理有了一定的了解，電動閥門在生活工程應用越來越廣，閥門的安裝技術也需要我們多多學習，技術掌握得越多，在以后的工程實踐中越得心應手。

此文章由全立閥門（技術部）編輯與發布
