閥門的原理知識

當前位置:首頁 > 閥門的原理知識

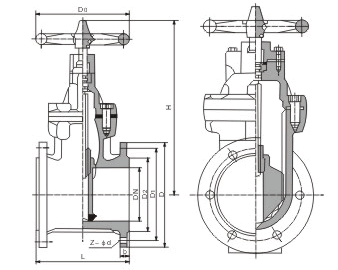

彈性座封閘閥特點和技術的基本概括

發布日期:[2019-10-03]    點擊率:

彈性座封閘閥屬于常溫、中低壓的城市供水閥門,和軟密封蝶閥一樣,閥桿不適用于填料密封。通常使用不少于3道O型圈來密封。表面強化硬度 可達275HB,強化層深度可達2mm,從而降低閥桿和O形圈的磨損,保證密封和壽命。嵌入O形圈的密封函可與閥蓋浮動連接,實現閥桿柔性約束,降低閥門加工精度和操作扭矩。密封函可做成單獨部件,方便拆裝維修,可實現閥門帶壓更換O形圈。密封函尺寸和溝槽已標準化,成本低,便于生產、使用和維修O形圈承受壓力的范圍為:10-6 ~400MPa(動密封達35MPa),若材料選擇恰當,使用溫度范圍為-60~200,可以滿足各種介質和各種運行條件的要求。O形圈材料為丁腈橡膠(NBR),硬度65~75IRHD。NBR耐油性、耐磨性、耐水溶脹性、耐候性等綜合性能也良好。

彈性座封閘閥通用要求

1.彈性座封閘閥規格及類別,應符合管道設計文件的要求。

2.彈性座封閘閥的型號應注明依據的國標編號要求。若是企業標準,應注明型號的相關說明。

3.彈性座封閘閥工作壓力,要求≥管道的工作壓力,在不影響價格的前提下,閥門可承受的工壓應大于管道實際的工壓;彈性座封閘閥關閉狀況下的任何一側應能承受1.1倍閥門工壓值而不滲漏;閥門開啟狀況下,閥體應能承受二倍閥門工壓的要求。

4.彈性座封閘閥制造標準,應說明依據的國標編號,若是企業標準,采購合同上應附企業文件。本類閥門在管道中一般應當水平安裝。


彈性座封閘閥用途

廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管道上作為調節和截流裝置使用。

彈性座封閘閥特點

1.平底式閥座,不出現污物堆積,使密封更可靠。

2.閘板整體包丁腈橡膠,閥門內件采用耐腐蝕不生銹鋼和銅合金材料,可用于污水系統適應較惡劣的工作環境

3.體積小,重量輕,便于安裝和維修。

4.閥桿采用三道O型環密封,大大減少了開關時的磨擦阻力,開關輕巧不漏水。


彈性座封閘閥的優勢

彈性座封閘閥關閉時,密封面可以只依靠介質壓力來密封 , 即只依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封,這就是自密封。大部分閘閥是采用強制密封的,即閘閥關閉時,要依靠外力強行將閘板壓向閥座,以保證密封面的密封性。

開啟閘閥時,當閘板提升高度等于閘閥通徑的1:1倍時,流體的通道完全暢通,但在運行時,此位置是無法監視的。實際使用時,是以閥桿的頂點作為標志,即開不動的位置,作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2-1圈 , 作為全開閘閥的位置。因此 , 閘閥的全開位置,按閘板的位置(即行程〉來確定。密封面易磨損,影響使用壽命。啟閉時,閘板與閥座兩個密封面相互摩擦滑動,要介質壓力作用下易產生擦傷磨損,影響密封性能,縮短使用壽命。

長期以來市場上使用的一般閘閥普遍存在著漏水或生銹現象,克服了一般閘閥密封不良,生銹等缺陷,彈性座封閘閥利用彈性閘板產生微量彈性變形的補償作用達到良好的密封效果,具有開關輕巧、密封可靠、彈性記憶佳及使用壽命等顯著優點??蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。這就是彈性座封閘閥的好處以及優勢所在


產品特點

1、整體包膠:閥門采用整體包膠,其良好的幾何尺寸,保證密封可靠,壽命長。

2、重量輕:閥體采用球鐵制成,重量輕,安裝維修方便。

3、平底閥座:底部采用與水管相同的平地式咋物淤積,密封更可靠。

4、耐腐蝕:內腔采用無毒環氧樹脂涂裝,防腐蝕但可供生飲,而且 可用于污水系統。

5、三“O”密封:閥替采用三道三“O”密封設計,可減少開關時的摩擦阻力,大幅度減少漏水現象輕巧耐用。


技術參數

壓力等級:1.0MPa、1.6MPa

閥體耐壓:1.5MPa、2.4MPa

密封試驗:1.1MPa、1.76MPa

工程溫度:0~80℃

適用介質:水、氣等


產品用途

我廠引進歐洲高科技閥門制造技術所生產的彈性座封閘閥,零用閥門整體包膠產生變形補償作用達到良好的密封效果密封不良、溫水和生銹的現象??蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、治金、線上作為調節和截流裝置使用。

閘閥、球閥等閥門的中法蘭(閥蓋與閥體間)屬于靜密封,常采用密封墊-螺栓強制預緊的形式,此結構螺栓數量多,彈性座封閘閥結構不緊湊,密封面 加工精度要求高,螺栓松馳后密封不可靠,密封墊無法多次重復利用。O形圈應用于靜密封時,密封性能好,可以做到零泄漏。尤其適用于全立牌軟密封閘閥的中法蘭密封。中法蘭采用O形圈密封充分利用了O形圈自緊密封作用,減少了螺釘?shù)拿芊忸A(yù)緊力。密封溝槽鑄造而成,在保證密封和壽命的同時,有助于降低生產成本。O形圈可多次重復利用,并由螺釘定位,防止脫落,方便拆裝維修。軟密封蝶閥螺釘采用內置式結構,螺釘數量少,尺寸緊湊,適于閥門直埋的防腐蝕和免維護要求。 閥門中法蘭O形圈材料可使用EPDM,硬度65~75IRHD。



此文章由全立閥門(技術部)編輯與發布
