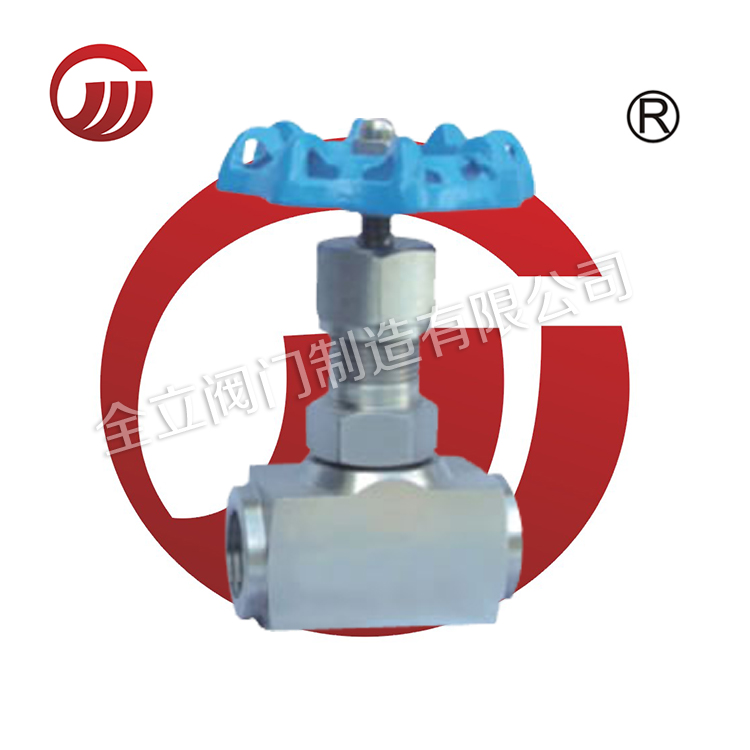

J13、J23-型儀表針形截止閥
儀表針型閥，是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，主要用于作開啟或切斷管道通路用。安裝要點：閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。儀表針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。
1產品簡介編輯儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用?？ㄌ资絻x表閥門具有安裝拆卸方便、連接緊固、有利于防火、防爆和耐壓能力高、密封性能良好等優點，是電站、煉油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。針形截止閥的密封性良好，使用壽命長，即使密封面損壞后，也只需要更換易損零件，即可繼續使用。
2針型閥門的防腐方法編輯首先閥體的防腐蝕，主要是正確選用材料。雖然防腐蝕的資料十分豐富，但能否選得恰當，還是不容易的事情，因為腐蝕的問題很復雜。選擇閥體材料的難處，還在于不能只考慮腐蝕問題，同時必須考慮耐壓耐溫能力，經濟上是否合理，購買是否容易等因素。
其次是采取襯里措施，如襯鉛、襯鋁、襯工程塑料、襯天然橡膠及各種合成橡膠等。如介質條件許可，這倒是一種節約的方法。
再次，在壓力、溫度不高的情況下，用非金屬做閥門主體材料，往往能十分有效地防制腐蝕。此外，針型閥閥體外表面還受到大氣腐蝕，一般鋼鐵材料都以刷漆來防護。
針型閥門的工作原理
任何閥門的作用都是為了切斷流體. 根據閥芯的不同,可以分為截止閥,閘閥,旋塞閥,球閥,蝶閥,針型閥等等. 針型閥的閥芯就是一個很尖的圓錐體,好象針一樣插入閥座,由此得名。
針型閥形比其他類型的閥門能夠耐受更大的壓力,密封性能好,所以一般用于較小流量,較高壓力的氣體或者液體介質的密封.針型閥形與壓力表配合使用是最合適的了.一般的針型閥形都做成螺紋連接。公稱壓力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公稱通徑：DN5～DN25 適用介質：油﹑水﹑氣等多種非腐蝕性或腐蝕性介質 適用溫度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
【內螺紋針型閥性能優點】
內螺紋針型閥閥體材質采用不銹鋼（2Cr13或1Cr18Ni9Ti)鍛制而成，如用戶需要也可用40鋼鍛制。連接形式采用英制圓柱管牙內螺紋加工。適用于化工、化肥、工業鍋爐等管道。
【內螺紋針型閥用途】
內螺紋針型閥是一種可以精確調整的閥門，密封性能好，一般適用于較小流量,較高溫高壓的氣體或者液體的介質，也適合與壓力表配合使用。
【內螺紋針型閥技術規范】
工作壓力:≤10000PSI;
使用溫度:-29℃～+570℃;
規格尺寸:￠6～￠50;
連接形式:內螺紋;
結構特征:錐面密封;
閥體材質:碳鋼、不銹鋼、鉻鉬鋼等;
適用介質:水、油、氣等腐蝕性與非腐蝕性介質;
制造標準: GB/T12224-2005、JB/T7747-1995;
閥門檢測及試驗標準:JB/T9092-1999
【內螺紋針型閥性能參數】
型號 | 公稱壓力(Mpa) | 試驗壓力PS(Mpa) | 工作壓力(Mpa) | 工作溫度(℃) | 適用介質 | ||
殼體 | 密封(液) | 密封(氣) | |||||
J13W-16 | 1.6 | 2.4 | 1.76 | 0.6 | 1.6 | P≤540℃ | 液化石油氣 |
J13W-40 | 4.0 | 6.0 | 4.4 | 0.6 | 4.0 | ||
J13W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | C≤425℃ | |
J13W-320 | 32.0 | 48.0 | 35.2 | 0.6 | 32.0 | ||
【內螺紋針型閥產品結構圖】
【內螺紋針型閥零部件材料】
零件名稱 | 閥桿、閥蓋 | 閥桿、閥瓣 | 填料 |
J13W-16P | 鉻鎳不銹鋼 | 鉻鎳不銹鋼 | 聚四氟乙稀、柔性石墨 |
J13W-16C | 優質碳鋼 | 鉻不銹鋼 |
【內螺紋針型閥外形尺寸】
公稱直徑DN(mm) | 管螺紋G | 尺 寸 | 重量 | ||||
Do | L | H | H1 | d | |||
6 | 1/4 | 60 | 55 | 90 | 100 | 4 | 0.63 |
10 | 3/8 | 60 | 60 | 92 | 102 | 5 | 0.65 |
15 | 1/2 | 65 | 65 | 97 | 107 | 6 | 0.8 |
20 | 3/4 | 80 | 80 | 109 | 121 | 8 | 1.07 |
25 | 1 | 100 | 90 | 122 | 132 | 10 | 1.8 |
32 | 11/4 | 140 | 128 | 180 | 191 | 15 | 5.0 |
40 | 11/2 | 160 | 148 | 200 | 215 | 18 | 7.2 |
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.yuyangjs.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
