法蘭球閥

當前位置：首頁 > 法蘭球閥

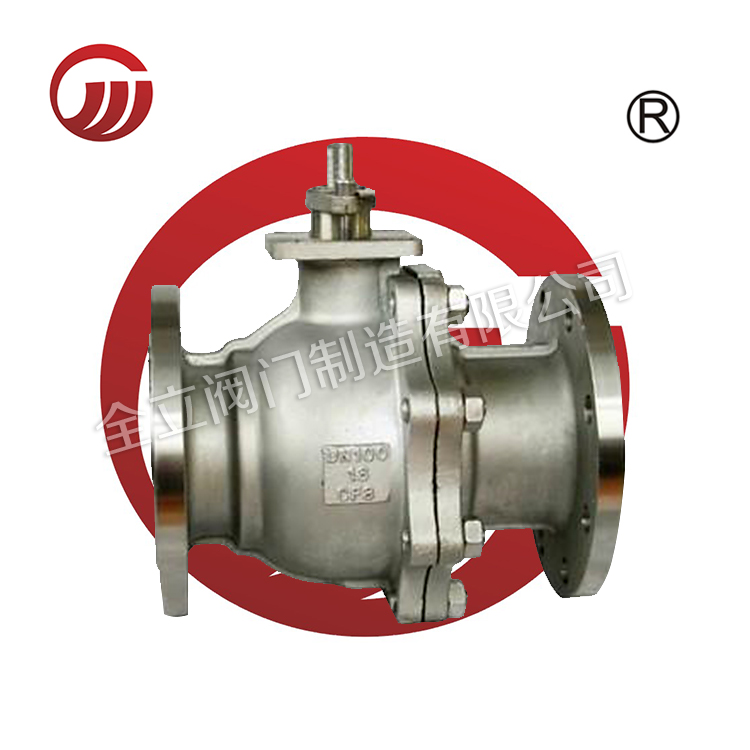

金屬密封法蘭球閥 Q41Y

發布日期：[2017-03-14]    點擊數： 金屬密封法蘭球閥 Q41Y

【法蘭硬密封球閥產品型號及壓力】

產品型號：Q41H-16C  Q41Y-25C Q41Y-40C Q41Y-64C Q41Y-100C Q41Y-160C

公稱壓力：2.5Mpa-320Mpa    適用溫度350度

【法蘭硬密封球閥特點與用途】

1連接尺寸按GB標準設計，制造，同時可按照API ，ANSI，JIS，JPI ，DIN，NF，BS等標準設計制造。
2閥門結構：單向（雙）密封浮球三體式
3采用不銹鋼或合金鋼的環面密封。具有防吹結構。
4可與氣動，電動，液動裝置方便連接實現遠程監控
5主要適用于石油，化工，冶金，熱電等工業領域中如瀝青，油品等高溫介質的截流和調節用。

【法蘭硬密封球閥操作使用】

1）操作前須確認管路和閥已被沖洗過。

2）閥的操作按執行機構輸入信號大小帶動閥桿旋轉完成：正向旋轉1/4圈（90°）時，閥關斷。反向旋轉1/4圈（90°）時，閥開啟。

3）當執行機構方向指示箭頭與管線平行時，閥門為開啟狀態；指示箭頭與管線垂直時，閥門為關閉狀態。

【法蘭硬密封球閥產品結構圖】

【法蘭硬密封球閥主要連接尺寸】


公稱通徑
DN（MM）		PN1.6MPAPN1.6MPA
L法蘭L對焊DD1D2Z-dL法蘭L對焊DD1D2Z-d
502032161601251004-182032161601251004-18
652222831951451204-182222411801451208-18
802413052151601358-182412831951601358-18
1003053812451801558-183053052301901608-23
1253564572802101858-183563812702201888-25
1503945213352402108-233944573002502188-25
20045755940529526512-2345752136031027812-25
25053363546035532012-2553355942537033212-30
30061076252041037512-2561063548543039016-30
35068683858047043516-2568676255049044316-34
40076291464052548516-3076283861055050516-34
45086499170558554523-3086491466060055520-34
500914114384065060820-3491499176066061020-41
6001067114689477071820-411067114384077071820-41
公稱通徑
DN（MM）		PN4.0MPAPN6.4MPA
L法蘭L對焊DD1D2Z-dL法蘭L對焊DD1D2Z-d
502162161601251004-182162161751351054-23
652412411801451208-182412412001601308-23
802832831951601358-192832832101701408-23
1003053012301901608-233053052502001688-25
1253813812702201888-253813812502001688-25
1504094573002502188-254034573402802408-34
20050252137532028212-3050252140534530012-34
25056855944538538512-34568559470400352

12-41

30065463551045040916-3464863559046041216-41
35076276257051046516-3476276259552047516-41
40083883865558552516-4183883867058552516-48
45091491468061056020-41-----
50099199175567061220-4899199180070564020-54
6001143114389079573020-541143114693082075020-58

【法蘭硬密封球閥特點】

1）、流動阻力??；

2）、結構簡單；

3）、體積小、重量輕；

4）、目前球閥的密封面材料選用塑料、密封性好；

5）、操作方便，開閉迅速，便于遠距離的控制；

6）、維修方便，密封圈一般都是活動的，拆卸更換方便；

7）、全開或全閉時，球體和閥座的密封面與介質隔離，介質通過不會引起閥門密封面的侵蝕。

【法蘭硬密封球閥施工、安裝要點】

1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。

2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。

3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。

4）、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。

5）、帶傳動機構的球閥，按產品使用說明書的規定安裝。




全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.yuyangjs.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
