『Y44H波紋管式蒸汽減壓閥』專業生產廠家，由本廠自主研發生產的【波紋管式減壓閥】質量可靠、價格合理、售后服務完善?！?/strong>Y44H波紋管式蒸汽減壓閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【減壓閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|

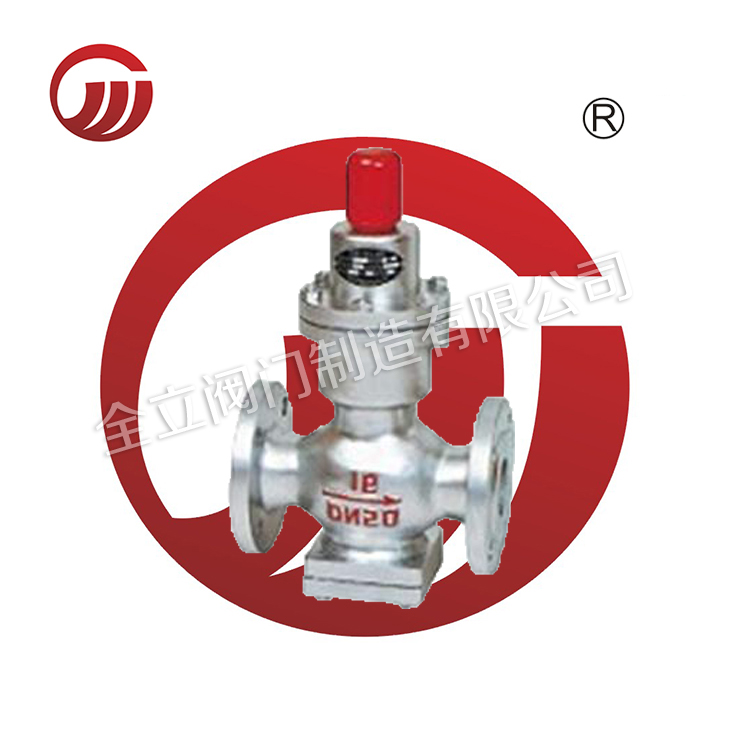

產品名稱 | Y44H波紋管式蒸汽減壓閥 |
產品型號 | Y44H |
公稱通徑 | DN20-100mm |
壓力范圍 | 1.0-1.6MPa |
閥體材質 | 鑄鋼、不銹鋼 |
產品概述：
Y44H波紋管式蒸汽減壓閥適用于溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上，使通過閥體的介質壓力保持恒定，以適應工作需要。閥前進口壓力P1由1.0-0.1MPa，減壓閥后出口壓力P2為0.4-0.05MPa，閥前與閥后的壓力差不大于0.6MPa，也不應小于0.05MPa。
主要零件材料：
零件名稱 | 閥體閥蓋 | 閥瓣密封圈 | 波紋管 | 閥桿 | 調節彈簧 | 輔彈簧 |
材料 | 碳鋼 | 不銹鋼、青銅 | 不銹鋼 | 不銹鋼 | 鉻錳鋼 | 鉻釩鋼 |
使用原理：
閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥桿位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥后介質壓力的補充。當閥后的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥桿將閥瓣頂開。使介質通過閥體密封圈補充閥后壓力的降低。
結構說明：
本閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥桿、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥后介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力。
主要外形(圖)和連接尺寸：
公稱壓力PN（MPa） | 公稱通徑MPa（MM） | 尺寸MM | ||
L | H | H1 | ||
1.0 1.6 | 20 | 140 | 87 | 293 |
25 | 160 | 87 | 293 | |
32 | 180 | 92 | 293 | |
40 | 200 | 100 | 303 | |
50 | 230 | 106 | 308 | |
65 | 260 | 123 | 310 | |
80 | 310 | 140 | 380 | |
100 | 350 | 150 | 400 | |
Y44H波紋管式蒸汽減壓閥調壓步驟：
1、關閉減壓閥前的閘閥，開啟減壓閥后的閘閥，制造下游低壓環境；將調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后閘閥。
2、慢慢開啟減壓閥前的閘閥至全開。
3、順時針慢慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后表壓為準）；調整好后，將鎖緊。
4、螺母鎖緊打開減壓閥后閘閥。
5、如在調整時出口壓力高于設定壓力，須從第一步開始重新調整，即只能從低壓向高壓調。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.yuyangjs.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
