電動調節閥
當前位置：首頁 > 電動調節閥
『ZDSJ電動高壓角型調節閥』專業生產廠家，由本廠自主研發生產的【氣動調節閥】質量可靠、價格合理、售后服務完善?！?/strong>ZDSJ電動高壓角型調節閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
|
| 產品名稱 | ZMAS氣動薄膜高壓角型調節閥 |
| 產品型號 | ZMAS |
| 公稱通徑 | DN20-200 |
| 壓力范圍 | 1.0-6.4MPa |
| 閥體材質 | 鑄鐵丨球墨鑄鐵丨鑄鋼丨不銹鋼 |
『ZMAS氣動薄膜高壓角型調節閥』專業生產廠家，由本廠自主研發生產的【調節閥】質量可靠、價格合理、售后服務完善?！篫MAS氣動薄膜高壓角型調節閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享！【調節閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
【調節閥】的閥體類型選擇：調節閥的閥體種類很多，常用的閥體種類有①直通單座 ②直通雙座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋轉 ⑧蝶形 ⑨套筒式 ⑩球形等。【調節閥】在具體選擇時，可做如下考慮: (1) 閥芯形狀結構：主要根據所選擇的流量特性和不平衡力等因素考慮。(2) 耐磨損性：當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥的內部材料要堅硬。(3) 耐腐蝕性：由于介質具有腐蝕性，盡量選擇結構簡單閥門。(4) 介質的溫度、壓力：當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門，當溫度≥250℃時應加散熱器。(5) 防止閃蒸和空化：閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化會形成振動和噪聲，縮短閥門的使用壽命，因此在選擇閥門時應防止閥門產生閃蒸和空化。

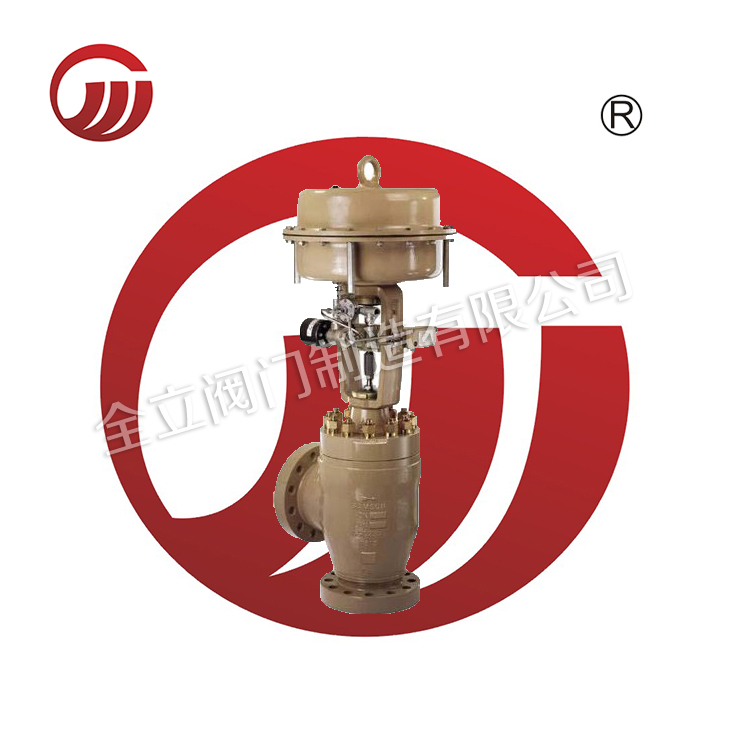

氣動薄膜高壓角形調節閥概述：
氣動薄膜高壓角形調節閥是專為高壓系統使用的一種特殊閥門。與氣動或電動（配用電－－氣轉換器）調節儀表等連接后，廣泛應用于化肥、石化、電站、輕工等行業中作生產過程的自動調節和遠程控制。氣動薄膜高壓角形調節閥采用改變訊號壓力來變化閥門的流能截面，從而達到介質流量的改變，完成對所需參數（如壓力、流量、溫度、液位等）的調節。
【一】主要性能技術參數：
公稱通徑 | PN320 | 6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |||||||||||||||||||||||
PN220 | ||||||||||||||||||||||||||||||||||
閥座直徑 | 3 | 4 | 6 | 4 | 6 | 7 | 8 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 | ||
額定流量系數C | 0.4 | 0.1 | 0.4 | 0.1 | 0.4 | 1.0 | 1.6 | 2.5 | 0.4 | 1.0 | 1.6 | 2.5 | 0.4 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 8 | 6.3 | 10 | 16 | 10 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 | ||
允許壓差 | 輸入信號 | 320 | 200 | 320 | 200 | 80 | 320 | 200 | 80 | 40 | 20 | 80 | 40 | 16 | 4 | 4 | 16 | 4 | 6 | 16 | 25 | 1 | 16 | 0.6 | ||||||||||
220 | 160 | 220 | 160 | 64 | 40 | 140 | 64 | 25 | 64 | 16 | 25 | 8 | 20 | 6 | 10 | 4 | 6 | 2.5 | ||||||||||||||||
輸入信號 | 320 | 320 | 160 | 100 | 320 | 160 | 64 | 160 | 35 | 64 | 20 | 55 | 16 | 30 | 10 | 16 | 6 | |||||||||||||||||
320 | 220 | 200 | 110 | 220 | 200 | 70 | 200 | 45 | 70 | 25 | 70 | 20 | 35 | 14 | 20 | 8 | ||||||||||||||||||
流量特性 | 直 線 | 直線，等百分比 | ||||||||||||||||||||||||||||||||
配用執行機構型號 | ZMA(B)-1 | ZMA(B)-3 | ZMA(B)-4 | ZMA(B)-5 | ||||||||||||||||||||||||||||||
有效面積cm2 | 200 | 400 | 630 | 1000 | ||||||||||||||||||||||||||||||
行 程mm | 10 | 16 | 25 | 40 | ||||||||||||||||||||||||||||||
作用方式 | 氣開式，氣關式 | |||||||||||||||||||||||||||||||||
工作溫度℃ | -40～+250 | |||||||||||||||||||||||||||||||||
信號壓力 | 0.02～0.10(標準信號) 0.04～0.20 0.06～0.18 | |||||||||||||||||||||||||||||||||
說明 | 額定流量系數和流量特性以底進行為標準。 | |||||||||||||||||||||||||||||||||
【二】主要零件材料：
零件名稱 | 閥體 | 閥桿 | 閥芯 | 閥座 | 填料 | 壓縮彈簧 | 波紋薄膜 |
材料 | 40鍛鋼 | 2Cr13 | 2Cr13或堆 | 2Cr13或堆 | V形 | 60Si2Mn | 丁睛橡膠 |
【三】主要技術指標：
序號 | 項目 | 單位 | 不帶定位器 | 帶定位器 | |
1 | 基本誤差 | ％ | ±4 | ±1 | |
2 | 回差 | ％ | 2.5 | 1 | |
3 | 死區 | ％ | 1.5 | 0.1 | |
4 | 允許泄漏量 | ％ | 為C值的0.01％，對C≤4.Q泄≈0 | ||
5 | 額定流量系數Kv偏差 | C≤4 | ％ | ±15 | |
流量特性誤差 | C>4 | ％ | ±10 | ||
【四】主要外形及連接尺寸：
公稱 | 公稱壓力 | Dφ | Dk | d | b | n-φ | L | L1 | D | ||
a | b | ||||||||||
6 | 320 | 管道連接為焊接式 | 83 | 98 | 230 | 429 | 480 | ||||
220 | 83 | 98 | 230 | 429 | 480 | ||||||
10 | 320 | 95 | 60 | 12 | 20 | 3-18 | 105 | 90 | 325 | 594 | 673 |
220 | 95 | 60 | 12 | 20 | 3-18 | 105 | 90 | 325 | 594 | 673 | |
15 | 320 | 105 | 68 | 15 | 20 | 3-18 | 105 | 105 | 325 | 594 | 673 |
220 | 95 | 60 | 15 | 20 | 3-18 | 105 | 105 | 325 | 594 | 673 | |
25 | 320 | 115 | 80 | 23 | 22 | 4-18 | 120 | 120 | 325 | 609 | 688 |
220 | 105 | 68 | 23 | 20 | 3-18 | 120 | 120 | 325 | 609 | 688 | |
32 | 320 | 135 | 95 | 30 | 25 | 4-22 | 135 | 135 | 410 | 834 | 939 |
220 | 115 | 80 | 30 | 22 | 4-18 | 135 | 135 | 410 | 834 | 939 | |
40 | 320 | 165 | 115 | 38 | 32 | 6-26 | 165 | 165 | 410 | 870 | 674 |
220 | 165 | 115 | 38 | 28 | 6-26 | 165 | 165 | 410 | 870 | 674 | |
50 | 320 | 200 | 145 | 50 | 40 | 6-29 | 190 | 190 | 410 | 910 | 1016 |
220 | 165 | 115 | 50 | 32 | 6-26 | 190 | 190 | 410 | 910 | 1016 | |
65 | 320 | 225 | 170 | 65 | 50 | 6-33 | 215 | 215 | 495 | 1090 | 1225 |
220 | 200 | 145 | 65 | 40 | 6-29 | 215 | 215 | 495 | 1090 | 1225 | |
80 | 320 | 260 | 195 | 80 | 60 | 9-36 | 260 | 260 | 495 | 1185 | 1310 |
220 | 225 | 170 | 80 | 50 | 6-33 | 260 | 260 | 495 | 1185 | 1310 | |
100 | 320 | 300 | 235 | 100 | 75 | 8-39 | 290 | 290 | 495 | 1235 | 1360 |
220 | 260 | 195 | 100 | 60 | 6-36 | 290 | 290 | 495 | 1235 | 1360 | |
手動調節閥 | 電動調節閥 | 氣動調節閥 | 自力式調節閥 |
【調節閥】由電動執行機構或氣動執行機構和調節閥兩部分組成。調節閥分電動調節閥、氣動調節閥和液動調節閥（自力式調節閥）等。調節閥用于調節介質的流量、壓力和液位。根據調節部位信號，自動控制閥門的開度，從而達到介質流量、壓力和液位的調節。【調節閥】通常分為直通單座式調節閥和直通雙座式調節閥兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。流通能力Cv是選擇調節閥的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。
全立訂貨須知：（國家標準）
一、A:產品名稱、型號、公稱通徑B:介質及溫度、壓力范圍C:是否有附件、交貨期、特殊要求等以便我們的為您正確選型。
二、若已經由設計單位選定我公司的閥門型號，請您根據閥門參數直接與我們銷售中心訂購。
三、當您使用的場合非常重要或環境比較復雜時,請您提供設計圖紙和詳細參數，我們的工程師專家會專心為您審核與分析。我們可以為您提供專業的解決方案，包括設計、定做、成套、運行、服務。我們一直致力于閥門行業領域的領導者，為您提供最新的閥門知識、最好的服務、最佳的技術顧問。感謝您訪問我們的網站【www.yuyangjs.com】,如有任何疑問，您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。本廠專業提供球閥、蝶閥、閘閥、截止閥、止回閥、減壓閥、安全閥、船用閥門、油田閥門、水利控制閥門等各類閥門。
